Z型鋼成型機是壓瓦機行業中檁條機系列產品中的一種，Z型鋼成型機中的普通型鋼按照金屬產品目錄嚴禁超過小閉合高度進行工作，即上滑動箱底面至工作各面小距離290㎜要求上下模具合模后的高度加上，上下墊板厚底加上瓦坯厚度，不允許超過290㎜，制造模具時應嚴格按此要求進行設計，以免發生機床事故。經常注意觀察，滑動箱體及兩側機體內潤滑油的高度。設備應經常擦拭，保持清潔，不許有泥污積水。

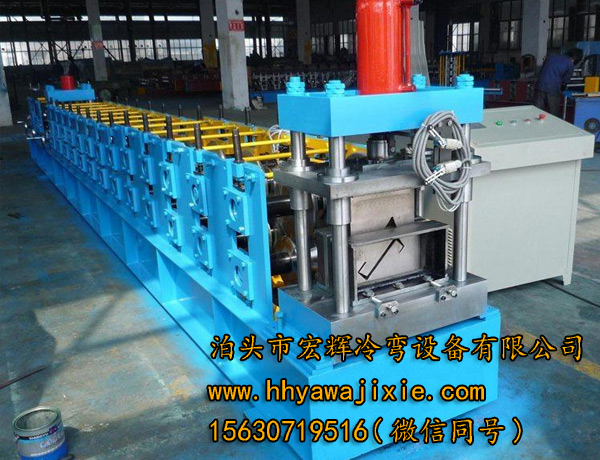

Z型鋼成型機主要由被動放料架、放料架底座、整平裝置、成型主機、沖孔裝置、成型切斷裝置、液壓站、電腦控制柜等幾部分組成。

一、外型尺寸

主機：10000mm*2000mm*1000mm

流水線全長；17-20m

軋制范圍：寬度150-300mm，高度50-70mm

軋制厚度：3.5mm以下

二、磨具軋輥材質

1、Cr12鋼淬火硬度：55°—60°

2、軸質：45＃直徑：∮80mm

三、生產率：8-10m/分
